Преобразователи частоты

Преобразователи частоты SB-19 выполнены с учетом последних достижений в области преобразовательной техники и цифрового микропроцессорного управления на основе современной технологии с использованием передовой системы контроля качества выпускаемой продукции. Комплектные частотно-управляемые электроприводы с преобразователями частоты SB-19 позволяют оптимизировать работу механизмов в различных режимах работы и обеспечивают: плавный пуск электропривода, бесступенчатое регулирование скорости, работу механизма с любой требуемой скоростью, бесконтактный реверс, высокие энергетические показатели. Кроме того, применение частотно-управляемых электроприводов с преобразователями частоты SB-19 обеспечивает уменьшение пусковых токов, улучшение в целом динамики работы электропривода, уменьшение износа механических звеньев, увеличение срока службы технологических установок, широкие возможности автоматизации технологического процесса на современном уровне.

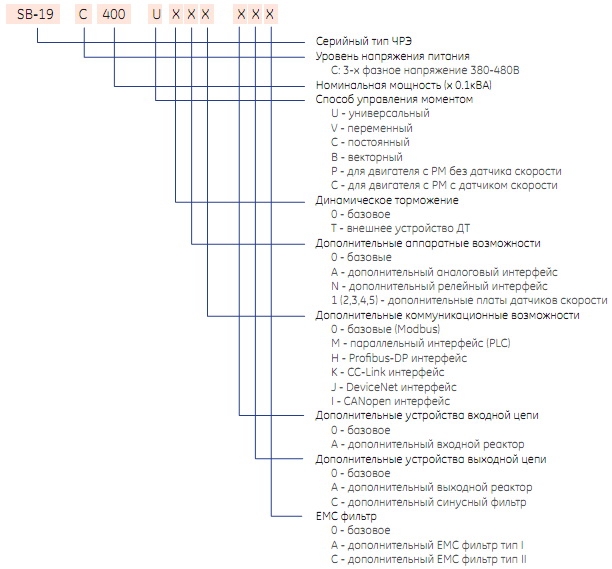

Расашифровка заказного номера:

Пример заказа: SB-19 C400-U000-A00 - Преобразователь частоты 37кВт, 73А, с дополнительным входным фильтром.

При управлении двигателем с переменной нагрузкой:
(нормальный режим работы)

Типоразмер

С10

С15

С25

С35

С55

С80

С110

С150

С200

С250

С300

С400

С550

С750

С1000

С1200

С1400

С1700

С2000

С2500

С3300

С4000

С4600

С5500

Номинальная мощность, кВа

1.7

2.5

3.8

6.0

9.0

12

16

21

26

30

42

51

60

75

102

124

148

173

222

297

360

409

513

603

Выходной ток, А

2.5

3.6

5.5

8.6

13

17

23

31

37

44

60

73

87

108

147

179

214

249

321

428

519

590

740

870

Мощность двигателя, кВт

0.75

1.5

2.2

3.7

5.5

7.5

11

15

18.5

22

30

37

45

55

75

90

110

132

160

200

250

315

400

475

Несущая частота
от 1 до 15 кГц (по умолчанию : мягкозвуковой метод 4 кГц)

Перегрузка
120% в течение 1 мин., 140% в течение 2,5 секунд

При управлении двигателем с постоянной нагрузкой:
(тяжелый режим работы двигателя)

Типоразмер

С10

С15

С25

С35

С55

С80

С110

С150

С200

С250

С300

С400

С550

С750

С1000

С1200

С1400

С1700

С2000

С2500

С3300

С4000

С4600

С5500

Номинальная мощность, кВа

1.0

1.7

2.5

3.8

6.0

9.0

12

16

21

26

30

42

51

60

75

102

124

148

173

222

297

360

409

513

Выходной ток, А

1.5

2.5

3.6

5.5

8.6

13

17

23

31

37

44

60

73

87

108

147

179

214

249

321

428

519

590

740

Мощность двигателя, кВт

0.4

0.75

1.5

2.2

3.7

5.5

7.5

11

15

18.5

22

30

37

45

55

75

90

110

132

160

200

250

315

400

Несущая частота
от 1 до 15 кГц (по умолчанию : мягкозвуковой метод 4 кГц)

Перегрузка
150% в течение 1 мин., 175% в течение 2,5 секунд

Для большинства насосов, вентиляторов и конвейеров выбирайте значения из таблицы «Нормальный режим». В случае высоких требований по перегрузкам выбирайте значения из таблицы «Тяжёлый режим». В случае сомнений обращайтесь к сотрудникам компании Белсэвен.

Параметры питающей сети

Выходное напряжение: 380 – 480 В ±10%, 50 или 60 Гц ±5%

Устройство силовой цепи

C10

C15

C25

C35

C55

C80

C110

C150

C200

C250

C300

C400

C550

C750

Фильтр EMC
встроенный (доп)

автономный (доп)

Реактор DCL встроенный (доп)
автономный (доп)

Блок ДТ встроенный
автономный

Резистор ДТ
встроенный

автономный

C1000

C1200

C1400

C1700

C2000

C2500

C3300

C4000

C4600

C5500

Фильтр EMC
автономный (доп)

Реактор DCL
автономный (доп)

Блок ДТ
автономный

Резистор ДТ
автономный

Характеристики параметров управления:

Характеристики управления частотой

Параметры управления
Методы управления

V/f управление

Векторное управление

Управление двигателем с постоянными магнитами

Система управления Полностью цифровое управление. Синусоидальная аппроксимация ШИМ

Несущая частота Монозвуковой способ: 1÷15 кГц (Программируемая с шагом 0,1кГц)
Мягкозвуковой способ: Средняя частота 2.1 ÷ 5 кГц
Метод частотной модуляции (3х-тоновая модуляция, 4х-тоновая модуляция)

Разрешение выходной частоты 0,01 Гц

Разрешение заданной частоты 0.01 Гц (цифровой режим)
0.03% (аналоговый режим)
По отношению к максимальной частоте

Погрешность частоты ±0.01% (цифровой режим) при 25±10°C
±0,1% (аналоговый режим) при 25±10°C

Характеристики управления моментом

Параметры управления
V/f управление

Векторное управление

Управление двигателем с постоянными магнитами

Характеристики
напряжение/частота
Линейная характеристика может быть
установлена по пяти произвольным точкам
между 3 и 440 Гц

Задается между 150 и 9999
мин^-1
(макс.180Гц)

Задается между
150 и 9999 мин^-1
(макс. 210 Гц)

Усиление момента
Ручной/автоматический выбор

Оптимизируется автоматически

Макс. усиление
момента
Максимальный момент для применяемого
двигателя при использовании
автоматической настройки

Оптимизируется автоматически системой
автоматического регулирования

Автоматическая
настройка
Автоматическое измерение постоянных двигателя
Автоматическое измерение различных параметров
(время измерения прибл. 2 мин.)

Настройка фазы энкодера.
Оценка положения
магнитного полюса

Стартовая частота
0.1 ÷ 60.0 Гц

Оптимизируется автоматически

Стартовый момент
200% от Мном

Оптимизируется автоматически в соответствии с
нагрузочной характеристикой

Защитные функции:

Тип защиты Механизм действия

Отключение из-за перегрузки по макс. току (OC) Преобразователь блокируется, и привод останавливается, если мгновенное значение выходного тока превышает установленное значение.

Отключение из-за перенапряжения (ОV) Преобразователь блокируется и привод останавливается, если мгновенное значение напряжения узла постоянного тока превышает установленное значение.

Отключение из-
за пониженного
напряжения (UV) Преобразователь блокируется и привод останавливается, если напряжение в звене постоянного тока падает до 65% или ниже из-за сбоя в подаче питания или при снижении напряжения во время работы.

Ограничение по току При перегрузке выходная частота автоматически настраивается таким образом, чтобы выходной ток был меньше, чем предел тока перегрузки (125%).

Ограничение перенапряжения Если выходная частота понизилась, напряжение постоянного тока в главной цепи будет расти из-за рекуперации. Выходная частота автоматически будет настроена таким образом, чтобы предотвратить превышение уставки напряжения узла постоянного тока.

Отключение из-за
перегрузки (OL) Преобразователь блокируется и привод останавливается, если параметры перегрузки превышены. Установка (120% в течение 1 мин.) может быть изменена в соответствии с характеристиками двигателя.

Перегрев (UOH) Для определения температуры, на радиаторе установлен термистор и термоконтакты. При превышении допустимой температуры преобразователь блокируется и привод останавливается.

Самодиагностика
(IO, dER, CPU) Внешние цепи и данные контролируются и проверяются центральным процессором на предмет выявления ошибок и неисправностей.

Отключение из-за К.З. на землю (корпус) (GRD ) Преобразователь блокируется и привод останавливается при обнаружении К.З. на землю.

Повреждение силового модуля (PM) При обнаружении неисправности в силовом модуле привод останавливается.

Потеря фазы При обнаружении потери фазы (входной или выходной) преобразователь блокируется и привод останавливается.

А ТАКЖЕ ЗАЩИТЫ: Превышение допустимой скорости Отказ датчика скорости Перегорание предохранителя в силовой цепи и др.

В комплекте с преобразователем частоты может поставляться программное обеспечение Power Drive Aid для проведения наладочных работ. Персональный компьютер (ноутбук) подключается через последовательный порт к ЧРЭ.

Данное ПО позволяет:

Производить настройку параметров частотного преобразователя, сохранять их в память и записывать в другой привод.

В одном окне можно как управлять приводом, подавая команды и значения на дискретные и аналоговые входа, так и контролировать состояние параметров ЧРЭ.

Производить запись в реальном времени до 4 параметров, что значительно повышает эффективность при наладке сложного технологического оборудования.
